开启式采光罩工程做法图解      >>返回

 开启式采光罩在做法上两种形式:

  一、手动开启式  二、电动开启式

电动开启式采光天窗工程做法

 1、天窗开启高度300mm-550mm,可根据需要而定。

 2、推杆分三种:①螺杆式电动推杆:电压220V 、功率45W 、电流3A;

         ②直杆式开窗机:电压220V\DC24V 、功率20W-40W 、最大电流0.1A-1.4A;

         ③链条式开窗机:电压220V\DC24V 、功率11W-30W 、最大电流0.1A-0.65A。

 3、适用于砼梁结构及钢框结构等多种形式 。

  4、安装方法: ①联接框底座与基础胀固或焊接并做防水处理即可(同手动开启)。

        ②开窗推杆的安装,根据窗型不同选用合适的开窗机推杆并采用专用配件与底座和窗框固定。

        ③开窗机布线方式,根据选用电机功率大小、距离远近及具体控制方式而定,常规为从控制箱或盒到开窗机2根或3根或5根

         1-4m2软线。

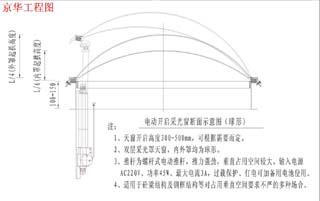

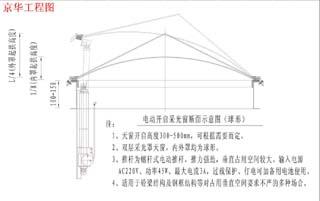

球形采光罩电动开启结构图示(螺杆式电动推杆)
金字塔形采光罩电动开启结构图示(螺杆式电动推杆)

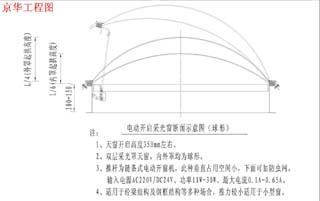

球形采光罩电动开启结构图示(链条式开窗机)

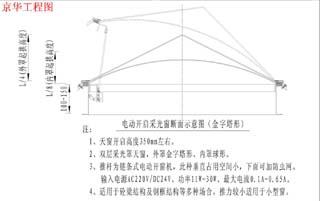

金字塔形采光罩电动开启结构图示(链条式开窗机)

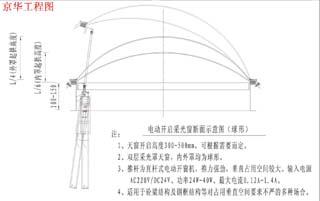

球形采光罩电动开启结构图示(直杆式开窗机)

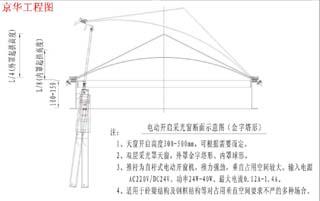

金字塔形采光罩电动开启结构图示(直杆式开窗机)
