电动采光排烟天窗在工程做法上多种多样，即可在原有幕墙侧窗上实现，也可根据客户情况制做，无论是砼梁结构屋面还是彩钢屋面、
网架轻钢结构屋面均可施工，我们完全可以根据您的实际需求来制做。
电动采光排烟天窗在控制系统上基本相同，均通过中央控制箱与消防系统相挂接收消防命令，当消防信号传到控制箱时，控制箱驱动每
个天窗的马达动作来打开天窗，从而将烟雾排出，避免造成人员伤害。
电动采光排烟天窗在采光天窗的制做上形式多样，采光板可做成穹状孤形采光罩天窗的形式，金字塔形天窗。材料可为聚碳酸酯板、有
机玻璃板、玻璃钢板等。结构形式除常规的一侧顶开式结构外，还可做成：圆拱形电动采光排烟天窗、三角形电动采光排烟天窗、一字型电
动采光排烟天窗等多种形式。
常规做法：
|

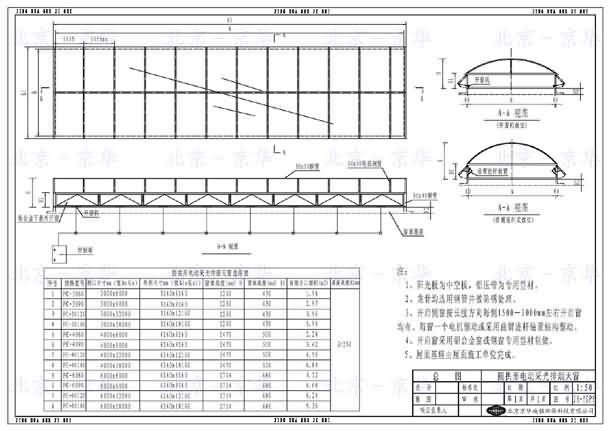

圆拱形电动采光排烟天窗:
天窗的洞口尺寸及窗扇
高度可按实际要求制做，
开启窗的控制方式可为联
动方式也可为分别驱动方
式。电动采光排烟天窗在
结构制做上与采光棚的制
做基本相同，图中尺寸仅
供参考，实际制做时适当
更正。
＞做法参考右图
|
|

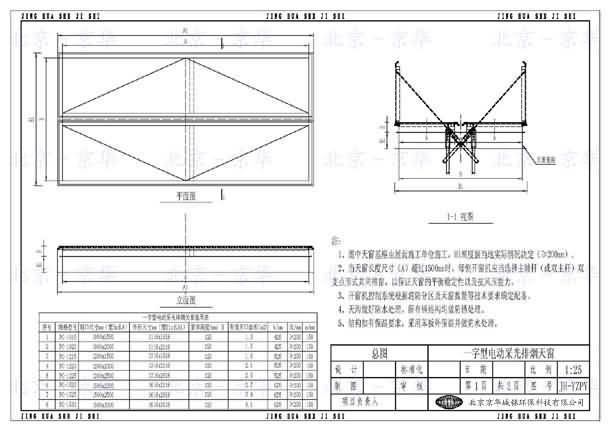

一字形电动采光排烟天窗:
一字型天窗在结构制做
上同其它电动窗的制做只
不过是分成两个中间留有
排水沟，开启天窗变为平
面状态，天窗长度超过
1500mm时采用主辅杆双支
点形式顶开，也可采用链
条式开窗器推窗。天窗开
启角度0-90度。
图中尺寸仅供参考，实际
制做时适当更正。可根据
客户要求灵活设计制做各
种形式电动采光排烟天窗。
＞做法参考右图
|
|

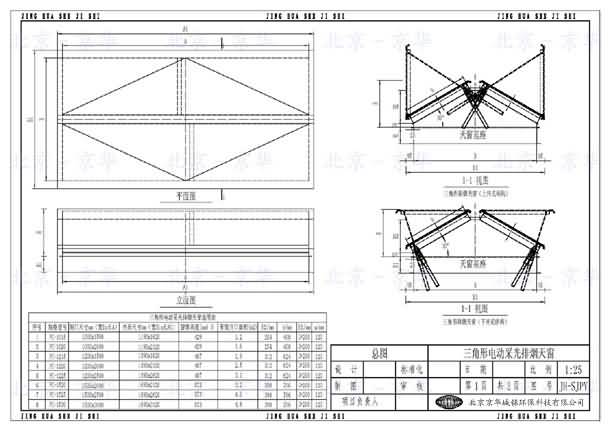

三角形电动采光排烟天窗:
三角形天窗在结构制做
上与一字型天窗有相同之
处，开启天窗变为倾斜状
态，天窗长度超过1500mm
时采用主辅杆双支点形式
顶开，也可采用链条式开
窗器推窗。开启天窗可做
成图中示意两开启种形式。
天窗开启角度0－60度。
图中尺寸仅供参考，实际
制做时适当更正。
＞做法参考右图
|
|
排烟天窗常规布线方案:
排烟窗:
⑴每个排烟窗的启闭均靠中央控制箱来完成，每个中央控制箱可输出两排控制线路(4根线)，每排控制线路可设置一个日常通风开关
来完成没有消防命令时的日常人工控制天窗启闭。控制箱可与消防系统联动控制，在有消防命令时其它命
令无条件服从消防命
令，控制箱代备用电源可保证仃电后72小时内天窗启闭两次，如果有要求控制箱也可接入烟感、风雨感应器、紧急按纽等控制器
设备。
⑵中央控制箱的数量：根据工程概况设置。控制箱的设置是根据屋面排烟窗的分布情况及消防分区来综合考虑，箱体的安放位置应
根据控制天窗数量及位置尽量靠近排烟窗的居中位置。控制箱安放时切勿与其它电控设备放在一起，以免磁场干扰而导致控制系
统紊乱失常。
排烟窗的布线要求:(BV软铜线)
①常规线径要求：控制箱电源输入端AC220V：2x2.5m2，消防接入:3x1.5 m2，消防反馈:4x1.5 m2，日常通风开关:3x1.5 m2，烟
感器:3x1.5 m2，风雨感应器:4x1.5m2，紧急按纽：5x1.5 m2，控制箱至电机马达:2x4-6m2。
②布线用钢管敷设，在天窗接线端子处应设有分线盒。且距接线端子应小于100m.
③布线时在同一钢管内不允许有同一颜色的导线。
④配线时，从控制箱到末樘天窗的导线禁止中间剪断。
⑤由消防系统提供的输入信号应是无源开关信号。
日常通风开关布线要求:(BV软铜线)
输入电源AC220V：2x2.5m2，开关至电机：3x2.5m2。 |

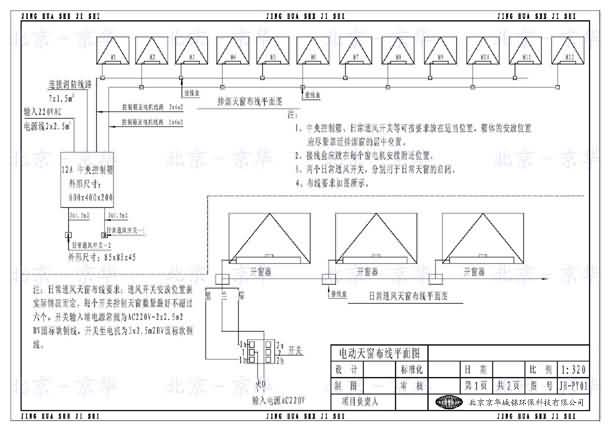

排烟窗布线方案
＞做法参考右图
|
|
摇控开关接线方案
＞做法参考右图 |
|
|
