聚碳酸酯\有机玻璃(PC\PMMA) 常用采光罩规格系列表
|
|
规格型号 |
AxA
（mm）
|
A1xA1
（mm）
|
AxB
（mm）
|
A1xB1
（mm） |
H1/H2
(mm)(ZF)
|
δ1/δ2
(mm)
|
采光面积
（m2）
|
|
QF09/ZF09 |
900x900 |
1016x1016 |
|
|
225/150(110) |
4/3 |
0.81 |
|
QF10/ZF10 |
1000x1000 |
1116x1116 |
|
|
250/165(125) |
4/3 |
1 |
|
QF11/ZF11 |
1100x1100 |
1216x1216 |
|
|
275/180(135) |
4/3 |
1.21 |
|
QF12/ZF12 |
1200x1200 |
1316x1316 |
|
|
300/200(150) |
4/3 |
1.44 |
|
QF13/ZF13 |
1300x1300 |
1416x1416 |
|
|
325/216(160) |
4/3 |
1.69 |
|
QF14/ZF14 |
1400x1400 |
1516x1516 |
|
|
350/230(175) |
4/3 |
1.96 |
|
QF15/ZF15 |
1500x1500 |
1616x1616 |
|
|
375/250(185) |
4/3 |
2.25 |
|
QF16/ZF16 |
1600x1600 |
1716x1716 |
|
|
400/260(200) |
4/3 |
2.56 |
|
QF17/ZF17 |
1700x1700 |
1816x1816 |
|
|
400/260(210) |
4/3 |
2.89 |
|
QF18/ZF18 |
1800x1800 |
1916x1916 |
|
|
450/300(225) |
5/4 |
3.24 |
|
QF19/ZF19 |
1900x1900 |
2016x2016 |
|
|
475/310(235) |
5/4 |
3.61 |
|
QF20/ZF20 |
2000x2000 |
2116x2116 |
|
|
500/330(250) |
5/4 |
4 |
|
QF21/ZF21 |
2100x2100 |
2216x2216 |
|
|
525/350(260) |
5/4 |
4.41 |
|
QJ09x12 |
|
|
900x1200 |
1016x1316 |
250/165 |
4/3 |
1.08 |
|
QJ10x15 |
|
|
1000x1500 |
1116x1616 |
300/200 |
4/3 |
1.5 |
|
QJ12x16 |
|
|
1200x1600 |
1316x1716 |
350/230 |
4/3 |
1.92 |
|
QJ16x18 |
|
|
1600x1800 |
1716x1916 |
400/260 |
5/4 |
2.88 |
|
QJ16x20 |
|
|
1600x2000 |
1716x2116 |
450/300 |
5/4 |
3.2 |
|
QJ16x22 |
|
|
1600x2200 |
1716x2316 |
500/330 |
5/4 |
3.52 |
|
QJ16x24 |
|
|
1600x2400 |
1716x2516 |
550/350 |
5/4 |
3.84 |
|
| |
ZF ：金字塔状、方形 |
|
|
注：

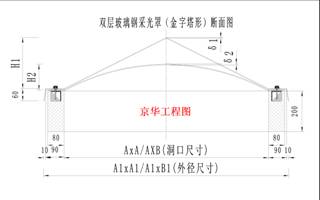

1 、A/B：洞口尺寸； A1/B1：外径尺寸； H1/H2：外、内罩起拱高度， (H1：常规为 A/4 ，金字塔形采光罩要求增高时一般不超过
A/3。H2：球形常规为A/6 、金字塔形常规为A/8)； δ1/δ2：外、内罩板材厚度。
2 、PC 采光罩可整体定尺：尺寸宽度不超过2000mm，长度不超过2500mm 。
目前制作最大尺寸：QF 方形洞口：1960x1960； QJ 长方形洞口：1860x2430。
3 、PMMA 采光罩可整体定尺制作：尺寸宽度不超过2100mm，长度最好不超过2500mm。
目前制作最大尺寸：QF 方形洞口：2130x2130;QJ 长方形洞口：2000x2250。
注： ZF 金字塔形采光罩常规为方形，据实际情况也可做成矩形，但长宽比例不宜过大。
|
玻璃钢(FRP) 常用采光罩规格系列表 |
|
规格型号 |
AxA
（mm）
|
A1xA1
（mm）
|
AxB
（mm）
|
A1xB1
（mm） |
H1/H2
(mm)(ZF)
|
δ1/δ2
(mm)
|
采光面积
（m2）
|
1 |
QF09/ZF09 |
900x900 |
1100x1100 |
|
|
225/150(110) |
1/1 |
0.81 |
2 |
QF10/ZF10 |
1000x1000 |
1200x1200 |
|
|
250/165(125) |
1/1 |
1 |
3 |
QF11/ZF11 |
1100x1100 |
1300x1300 |
|
|
275/180(135) |
1/1 |
1.21 |
4 |
QF12/ZF12 |
1200x1200 |
1400x1400 |
|
|
300/200(150) |
1.2/1.2 |
1.44 |
5 |
QF13/ZF13 |
1300x1300 |
1500x1500 |
|
|
325/216(160) |
1.2/1.2 |
1.69 |
6 |
QF14/ZF14 |
1400x1400 |
1600x1600 |
|
|
350/230(175) |
1.2/1.2 |
1.96 |
7 |
QF15/ZF15 |
1500x1500 |
1700x1700 |
|
|
375/250(185) |
1.5/1.5 |
2.25 |
8 |
QF16/ZF16 |
1600x1600 |
1800x1800 |
|
|
400/260(200) |
1.5/1.5 |
2.56 |
9 |
QF18/ZF18 |
1800x1800 |
2000x2000 |
|
|
400/260(210) |
1.5/1.5 |
3.24 |
10 |
QF21/ZF21 |
2100x2100 |
2300x2300 |
|
|
525/350(260) |
2/2 |
4.41 |
11 |
QF22/ZF22 |
2200x2200 |
2400x2400 |
|
|
550/365(275) |
2/2 |
4.84 |
12 |
QF25/ZF25 |
2500x2500 |
2700x2700 |
|
|
625/415(310) |
2/2 |
6.25 |
13 |
QJ09x12 |
|
|
900x1200 |
1100x1400 |
225/150 |
1/1 |
1.08 |
14 |
QJ09x15 |
|
|
900x1500 |
1100x1700 |
225150 |
1.2/1.2 |
1.35 |
15 |
QJ10x20 |
|
|
1000x2000 |
1200x2200 |
250/165 |
1.5/1.5 |
2.0 |
16 |
QJ12x18 |
|
|
1200x1800 |
1400x2000 |
300/200 |
1.5/1.5 |
2.16 |
17 |
QJ12x24 |
|
|
1200x2400 |
1400x2600 |
300/200 |
1.5/1.5 |
2.88 |
18 |
QJ15x27 |
|
|
1500x2700 |
1700x2900 |
375/250 |
2/2 |
4.05 |
19 |
QJ15x30 |
|
|
1500x3000 |
1700x3200 |
375250 |
2/2 |
4.5 |
|
| |
ZF：金字塔状、方形 |
|
|
注：
1 、A/B：洞口尺寸，A1/B1外径尺寸，H1/H2：外、内罩起拱高度，δ1/δ2：外、内罩产品厚度。
2 、FRP 采光罩可整体定尺制做（应满足运输要求）。
目前制作最大尺寸：QF方形洞口：3000x3000; QJ长方形洞口：1500x6000( 一块预制板尺寸 )
QY圆形洞口：Φ3750。
注： ZF 金字塔形采光罩常规为方形，据实际情况也可做成矩形，但长宽比例不宜过大。 |
注： (FRP) 玻璃钢采光罩的最大优越性就是可根据用户要求，而制做成各种造型的采光件产品！ |
