开启式天窗结构介绍      >>返回



开启式天窗系列是本公司引进国内外一些先进设备,多年来经过精心研究,而开发出的一系列适用于建筑屋顶的开启

  天窗。具有采光、通风、排热、排烟以及自动开启、手动开启等多种功能于一体的智能天窗系列产品。

  开启天窗别名:电动开启窗又名:电动窗、电动天窗,电动开启窗,电动开启天窗,电动采光窗,电动采光天窗,电动
开启采光窗,电动开启采光天窗。排烟天窗又名:电动排烟天窗,电动采光排烟天窗,圆拱形电动采光排烟天窗,三角形
电动采光排烟天窗,侧开形电动采光排烟天窗。手动开启窗又名:手动窗,手动开启窗,手动开启天窗。开启天窗虽然在
叫法上不同,但在制做上没有太大区别,完全可以根据客户的要求进行加工制作,按照客户的理念实现各种开窗功能!

 开启式天窗在使用功能上基本分两大类:一、手动开启式  二、电动开启式

 手动开启式:

  特  点:气动推杆,操作简单、耐用。

  开启高度:常规为200~400mm(不易过大,开启夹角应小于30度)。

  开启尺寸:最好不超过2000mm。

  用  途:适用于低层建筑物屋顶开启天窗系列。

 电动开启式:

  特  点:电动推杆开窗机,操作方便、经久耐用。

  开启高度:常规为300~750mm。

  开启尺寸:不限,根据开启尺寸而适当增加推杆数量。

  用  途:适用于任何建筑物屋顶的开启天窗系列。
    智能天窗 就是在电动开启天窗的基础上,增设了智能控制箱、烟感/温感探头、风/雨感探头以及手动紧急按钮等设备,可根据用户要求而
  设定开启天窗的控制方法,即可满足用户手动开启的要求又可达到自动开启的多方位控制。本系统可与电脑微机相连,也可与中央消防系统相
  挂,并可与 BAS 兼容,达到楼宇的真正智能化节能控制。

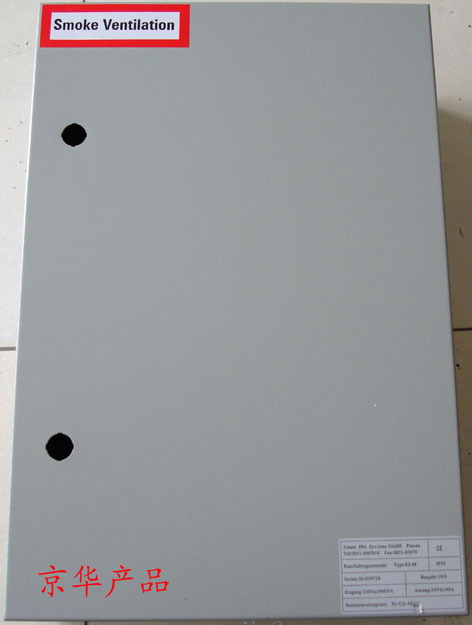

智能控制箱

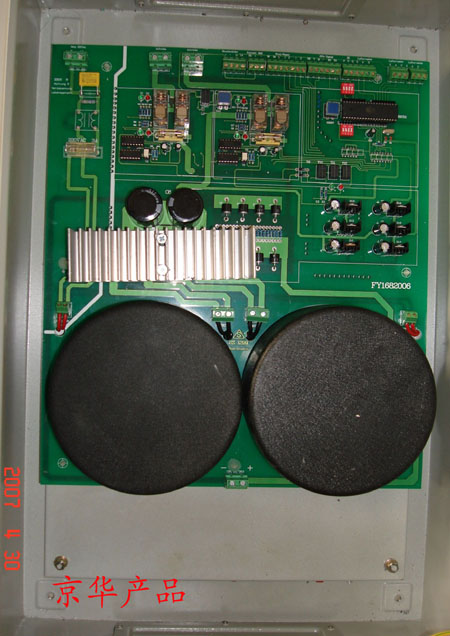

智能控制器

放大观看

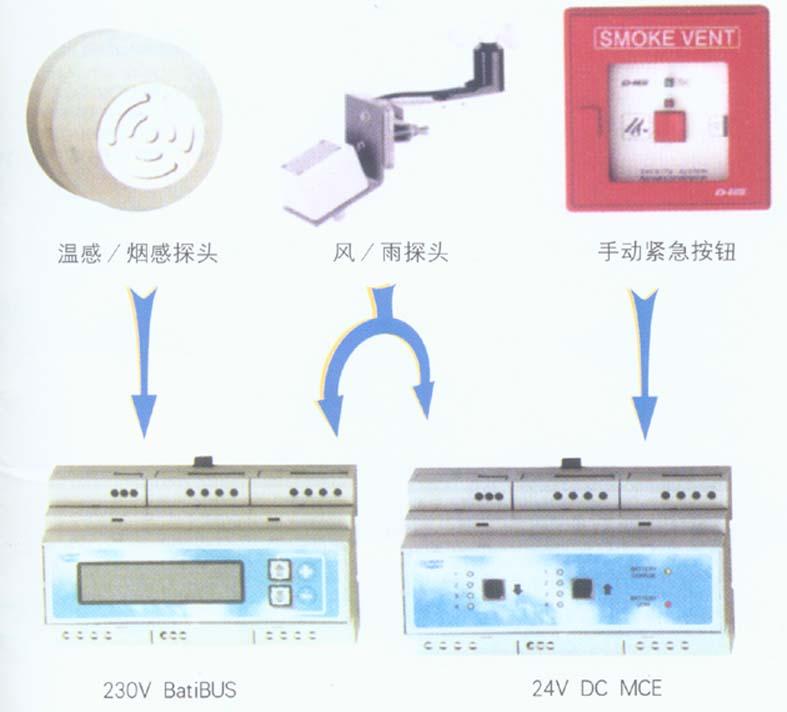

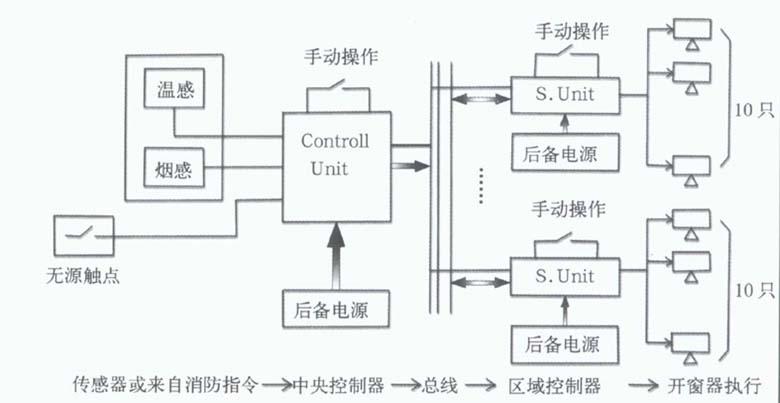

智能控制图示
    电动采光排烟天窗:适用于一般工业与民用建筑的屋顶采光、通风、排烟。屋面坡度控制在2%-10%,从天窗窗型上可分为(屋脊形)三角型
  电动采光排烟天窗、圆拱型电动采光排烟天窗、侧开型电动采光排烟天窗、一字型采光天窗、避风型采光天窗等多种形式,另本厂还可根据客
 户要求加工制做各种形式电动采光排烟天窗。从控制方式上可分为,通用控制方式、智能控制方式、智能网络控制方式等几种形式。三种控制
 方式具有消防联控功能。
三角屋脊形采光天窗
圆拱型采光天窗
侧开型采光窗
一字型采光天窗
电动曲臂式连杆开窗装置
手摇曲臂式连杆开窗装置
    排烟天窗工作原理:燃烧产生的烟雾、热量和炙热气体,聚集在建筑空间的顶部形成烟雾,短时间内越积越厚,迅速在整个建筑空间蔓延
 直至完全充满。建筑物如果配置自然排烟排热窗控系统,中央控制箱接受消防信号迅速开启建筑物上部的窗户排出烟雾,必要时开启下部的窗
 户开窗通风。这样不断增加的烟雾、热量和炙热的气体在火灾初始阶段便被排出,下部通风窗开启能够使建筑物内外的气压差保持在适当范围
  之内。

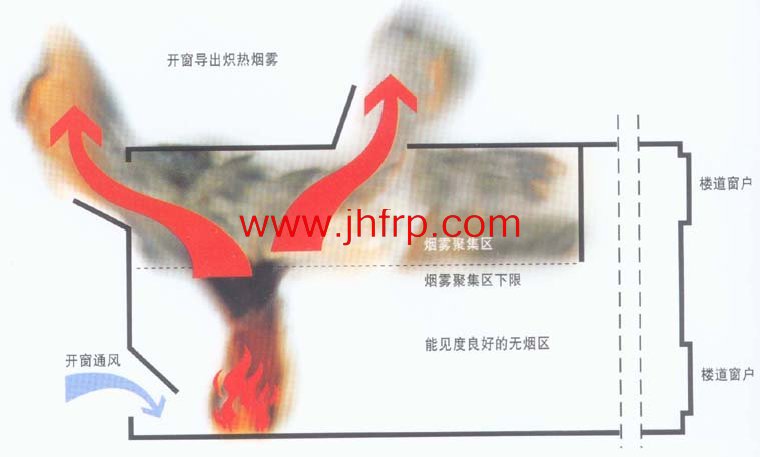

排烟原理图示
各种窗型工程图片展示
下悬式电动排烟天窗(链条式开窗机驱动支杆)

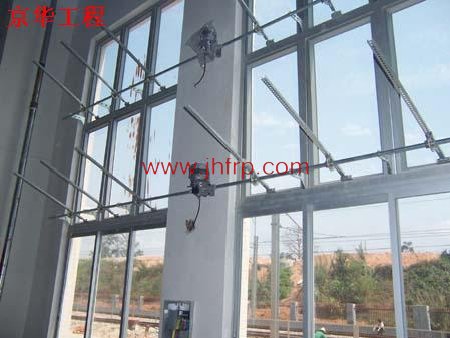

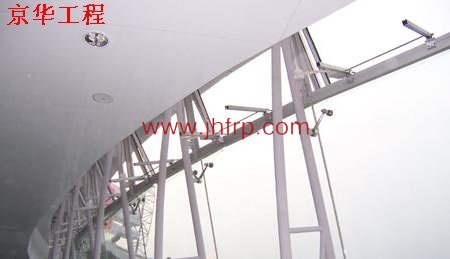

上悬式电动侧窗展示(电动曲臂连杆装置)

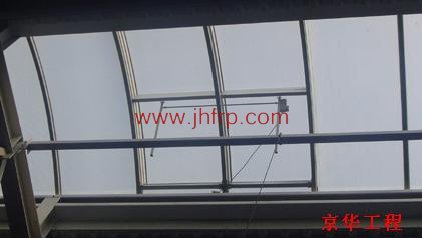

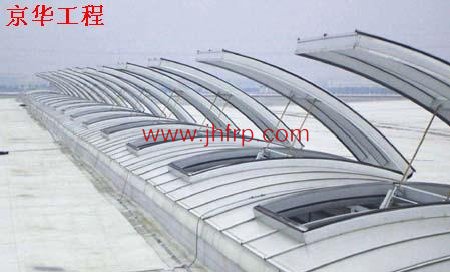

圆拱型电动采光排烟天窗(单支点驱动/直杆式推杆)
圆拱型电动采光天窗(主辅杆双支点形式驱动/直杆式推杆)
上悬式电动采光窗、玻璃幕墙(双主杆驱动/直杆式推杆)
下悬式电动采光排烟天窗(双主杆驱动/直杆式推杆)

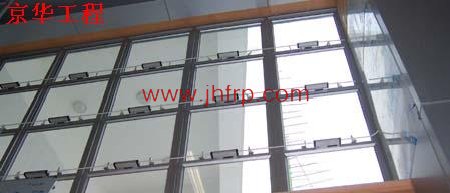

上悬式电动采光侧窗、玻璃幕墙(链条式开窗机驱动)

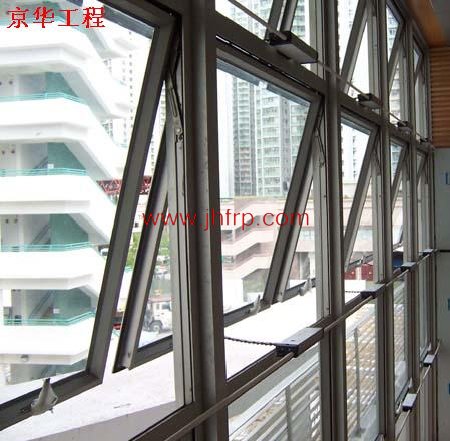

上悬式电动采光侧窗(链条式开窗机驱动)
上悬式电动采光侧窗(开窗机组驱动每窗一根支杆)

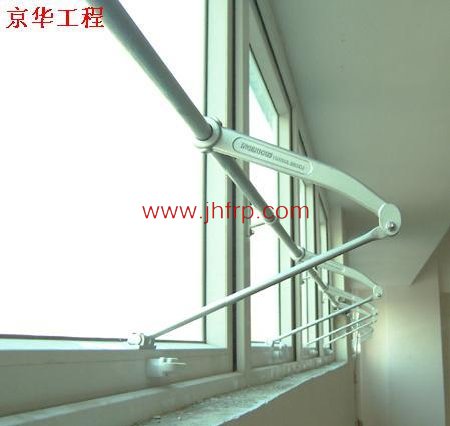

铝合金曲臂连杆装置展示(电动及手动侧窗型)

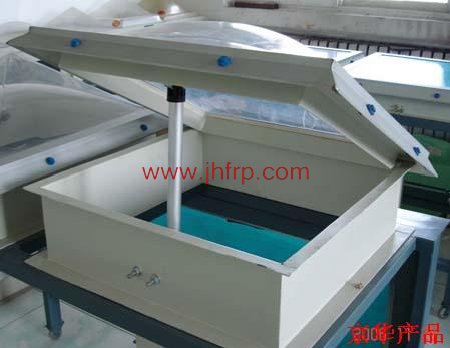

电动开启采光天窗新产品展示

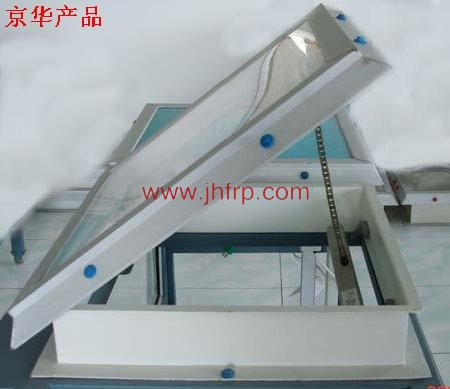

圆拱形电动天窗,螺杆式开窗机驱动,适用于重量较大的窗户。 平顶电动天窗,链条式开窗器驱动,适合于重量较轻的小型窗户,下面可加防虫网。
