电动开窗机器及控制系统选用指南      >>返回
   一、电动开窗机器的使用场合:

          1、高层天窗、安装位置过高或过远,单靠人力无法实现开关窗要求的场合;
          2、窗体本身太重,开启及关闭较为吃力,使用不便的场合;
          3、建筑楼层设计要求有消防通风排烟天窗场合;
          4、有风雨气象开、关窗要求,如遇有风雨时自动关窗的场合;
          5、对室内温度控制有一定要求,温度过高自动开窗的场合;
          6、对室内空气指数有严格要求,需及时定时通风换气的场合;
          7、需要通风换气的车间厂房,诸如诸如化工车间、汽车焊装车间等场合;
     二、电动开窗机器的分类及选用参考:

          1、链条式开窗机器:由于受到链条弯曲可能性的限制,一般适合使用在侧窗、悬窗上,比如上悬窗、下悬窗、
                             中悬窗,也可用在较小、窗体较轻的天窗上面,窗体开启宽度尺寸一般不超过1400mm;
          2、螺杆式开窗机器:由于体积较大,适合使用于对垂直使用空间要求不高的场合(天窗下面无法加防虫网),
                             由于电机本身具有超大的推拉力,一般用在较重的天窗或悬窗上面,由于电机本身无法实
                             现主辅杆的形式推窗,所以窗宽一般控制在1500mm以内较好;
          3、齿条式开窗机器:由于体积较大,适合使用于对垂直使用空间要求不高的场合(天窗下面无法加防虫网),
                             由于电机本身具有超大的推拉力,一般用在较重的天窗或悬窗或推拉窗上面,窗宽一般超
                             过1500mm时应考虑选用主辅杆的形式双支点推窗,以保证窗的整体稳定性;也可采取主杆
                             +辅杆+辅杆三支点的形式推窗(适用于窗宽超过2200mm时使用),主辅杆推力无法满足
                             要求时可采用两个主杆的形式推窗,但需另外加外置同步器来运作。

       三、电动开窗机器的控制方法:

          ⑴窗的开关控制形式:
            1、普通通风控制:一般民用及无消防要求的场合均采用普通通风控制方法,控制形式常规有两种:
                             ①通风开关:用手动开关来人工完成窗的启闭;
                             ②遥控开关:采用遥控的形式来来人工完成窗的启闭,可缩短布线的距离;
            2、智能控制方式:根据客户要求采用中央控制系统可实现与风雨感应器、温度感应器、时间感应器、有毒气
                             体感应器等相联接,当达到所需要求的状况下窗均会自动启闭;
            3、消防联动方式:采用中央控制系统可实现与
楼体的消防控制中心相联,当中央控制系统接到消防报警信号
                             后,窗体可自动启闭。

          ⑵控制电压的选择:使用电源电压通常为:AC220V、DC24V,一般通常使用电压为AC220V,在有消防及智能控制
                            场合通常使用DC24V(说明:中央控制系统常规输入电源电压为AC220、输出电压为DC24V)。

       四、开窗选用技术参数参考:
           要根据窗体的不同情况而选定,比如窗宽、窗重、窗的开启形式、窗的开启角度要求等。
           下面提供一些计算公式参考数据,选用时供参考。

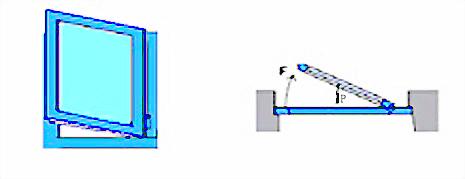

     1、计算窗扇开启和关闭所需推拉力:

         1)悬窗:F=(0.54×P)*(C/H)

         2)天窗:F=0.5*(P+P1)

         F=必须的推拉力  P=窗扇重量

         P1=雪荷载 C=开启行程 H=窗扇高度

      2、窗扇开启角度与电机行程的关系:

         电机行程=开窗的直线距离(C)

         计算公式:C=H*sin(@)

         H=天窗开启面窗高

         @=天窗开启角度

         sin=正弦值

上悬窗图示
下悬窗图示
天窗图示
      3、有效排烟面积计算:

          1)悬窗:S=B×C或S=B×H

           根据开窗角度取最小值为准

          2)天窗:S=B×C+(H×C)

                 S=B×H         B=窗宽

           根据开窗角度以上两式取最小值

悬窗图示
天窗图示
