　　　　　　　　　　玻璃钢屋顶风机　　　　　　＞＞返回

玻璃钢屋顶风机导航>>>
◎ BWS-85-6 玻璃钢离心式屋顶风机 >>>	◎ BDW-87-7 轴流式屋顶风机规格 >>>
◎ BDW-87-3 玻璃钢低噪声屋顶风机 >>>	◎ BDW-87-8 玻璃钢屋顶风机 >>>
◎ BDW-87-4 玻璃钢离心式屋顶风机 >>>	◎ BDW-87-9 玻璃钢屋顶风机 >>>
◎ BDW-87-5 玻璃钢屋顶风机 >>>	◎ FDW₃、FDW₄、FWT₄ 系列离心式屋顶风机 >>>

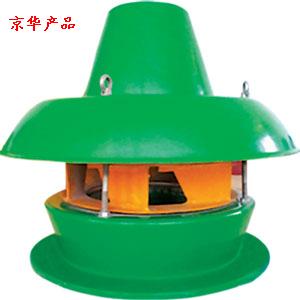

BWS-85-6 型玻璃钢离心式屋顶风机

BWS-85-6 型玻璃钢离心式屋顶风机性能及安装外形尺寸表

项目/数据 /机号	转速转/分	电机			全压 (毫米水柱)	流量（立方米/时）	安装、外形及基础尺寸						噪声dB（A）	重量（公斤）
		型号	功率（千瓦）	安装型式			1	2	3	4	H	L
3.6	1450	Y801-4	0.55	B₅	15-20	1470-2530	360	465	510	680	560	530	56	40
	960	Y801-6			10-15	970-1680							53	25
4.0	1450	Y802-4	0.75	B₅	22-28	2250-3470	400	510	550	680	580	570	58	45
	960	Y801-6	0.55		15-21	1490-2300							55	33
4.3	1450	Y90S-4	1.10	B₅	32-39	3210-4940	430	555	600	800	660	620	61	60
	960	Y802-6	0.75		21-28	2130-3270							58	48
4.6	1450	Y90L-4	1.50	B₅	37-41	4460-6875	460	585	630	800	690	650	64	65
	960	Y90S-6	1.10		25-29	2950-4550							60	56
4.9	1450	Y100L-4	2.20	B₅	43-49	5950-9160	490	615	670	860	730	680	67	75
	960	Y90S-6	1.10		29-35	3940-6060							62	62
5.3	1450	Y100L-4	2.20	B₅	46-56	8530-11800	530	660	710	860	770	730	70	80
	960	Y90L-6	1.50		31-41	5650-7810							65	75

BWS-85-6 型玻璃钢离心式屋顶风机外形尺寸图

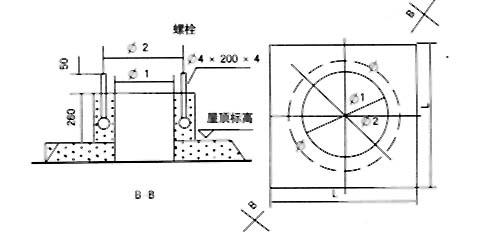

BWS-85-6 型玻璃钢离心式屋顶风机基础尺寸示意图

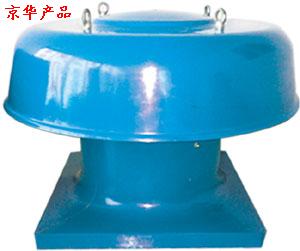

BDW-87-3 型玻璃钢低噪声屋顶风机 TOP↑

BDW-87-3型玻璃钢低噪声屋顶风机性能及安装尺寸表

机号No	叶轮（φmm）	转速 (r/min)	功率 (kw)	不同静压下的风量m³/h			噪声dB(A)	外形安装尺寸										重量（kg)
机号No	叶轮（φmm）	转速 (r/min)	功率 (kw)	5mmH₂O	10mmH₂O	15mmH₂O	噪声dB(A)	A	φB	C	D	E	F	H	φG	L	I	重量（kg)
2.5	250	1450	0.02	927	740	432	49	585	593	325	275	175	270	50	345	565	455	～10
3.0	300	1450	0.07	1784	1120	840	50	585	593	390	340	175	320	50	410	565	455	～15
3.5	350	1450	0.10	2930	2010	1130	52	585	950	455	405	175	370	50	480	565	455	～26
4.0	400	1450	0.25	4800	3920	2710	53	680	950	520	470	280	430	50	550	660	550	～30
4.5	450	1450	0.55	8431	6870	5810	55	680	950	585	535	280	480	50	615	660	550	～33
5.0	500	1450	0.55	9300	8024	7430	58	850	1180	650	600	350	530	50	680	830	720	～35
5.5	550	1450	0.75	14530	9765	8740	58	850	1180	715	665	350	580	50	745	830	720	～38
6.0	600	980	0.75	16052	13740	10420	56	1020	1200	720	670	400	630	50	810	1000	890	～40
7.0	700	980	1.50	20350	18330	15400	59	1020	1200	840	790	400	730	50	910	1000	890	～50
8.0	800	980	1.50	25200	23500	20370	59	1280	1650	950	910	420	840	50	1020	1260	1150	～80
9.0	900	740	2.20	34340	26500	22700	65	1280	1650	1000	950	420	940	50	1120	1260	1150	～80
10.0	1000	740	2.20	42300	33430	24350	74	1280	1650	1000	950	420	1040	50	1220	1260	1150	～80

BDW-87-3型玻璃钢低噪声屋顶风机外形尺寸图

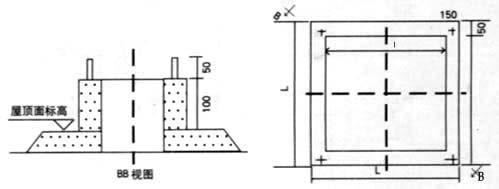

BDW-87-3型玻璃钢低噪声屋顶风机基础尺寸示意图

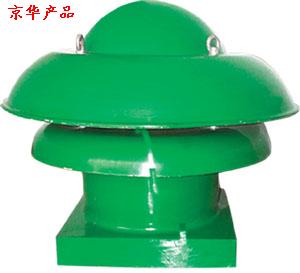

BDW-87-4型玻璃钢离心屋顶风机 TOP↑

BDW-87-4型玻璃钢离心式屋顶风机性能安装外形尺寸表

机号No	转速 (r/min)	风压的调节范围静压PStmmH₂O	风量调节范围Q m³/hr	电机型号	电机功率(kW)	噪声dB(A)	重量 (kg)	外形安装尺寸
								φA	B	C	D	φE	F	G	地脚基础尺寸
4	200-850	4-18	650-2500	YDW0.55-6	0.55	55	50	885	660	80	510	400	410	4-φ12	490×490
	额定转速750	10	1500
5.6	200-850	4-35	1200-6500	YDW0.8-6	0.8	60	75	1212	935	100	700	550	560	4-φ14	680×680
	额定转速750	20	4000
6.3	200-850	4-45	1600-10000	YDW1.8-6	1.8	65	95	1406	1050	100	810	630	650	4-φ18	790×790
	额定转速750	24	6000
7.1	200-850	4-56	2500-13500	YDW3.0-6	3	70	120	1580	1235	120	910	710	730	4-φ18	890×890
	额定转速750	30	8500

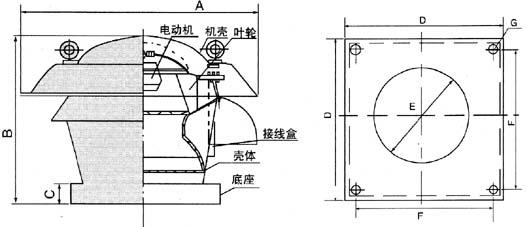

BDW-87-4 型玻璃钢离心式屋顶风机外形尺寸图

BDW-87-5 型玻璃钢屋顶风机 TOP↑

    (一)需要排除有害气体的总数，按下式确定风量：

        风量：Q(m³/hr)=k(有害气体总量m³/hr)/[Pi(允许浓度)-Po(通风时浓度)]

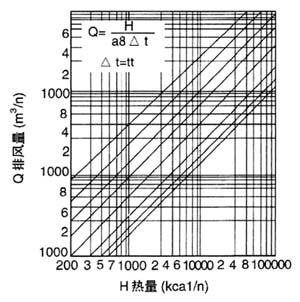

    (二)根据房间热源产生的热量确定风量：

        风量：Q=H总热量(Kca/hr)/0.3×Δt

              Δt=室外温度

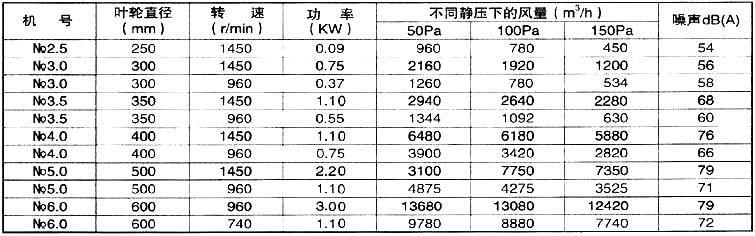

BDW-87-5型玻璃钢屋顶风机性能表

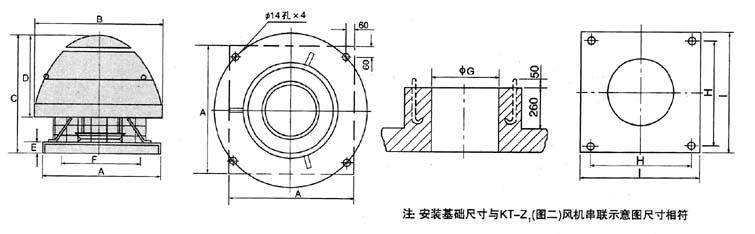

BDW-87-5型玻璃钢屋顶风机外形尺寸图

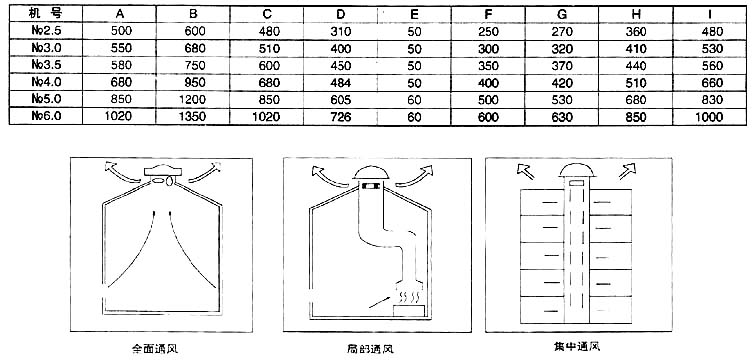

BDW-87-5型玻璃钢屋顶风机外形安装尺寸表

BDW-87-7　型玻璃钢轴流式屋顶通风机 TOP↑

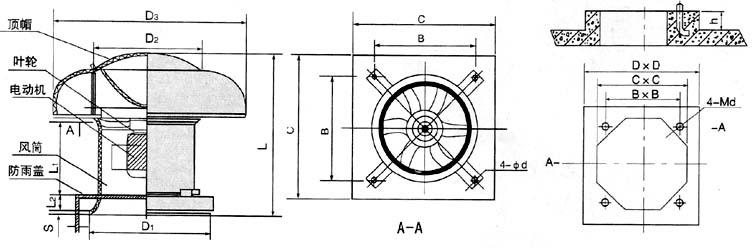

BDW-87-7型轴流式屋顶风机外形及安装尺寸图

性能与选用说明:
1.性能表中所列性能是指风机全开时的标准状况下的性能(标准状况下的性能温度是50℃)，大气压力760mmHg,空气比重1.2Kgf/m³。
　　 2.用户不得提高风机转速。

BDW-87-7型轴流式屋顶风机性能参数表

机号	叶轮			风筒面积 (mm)	主轴转速(r/min)	叶片数6片			采用电机(Y系列)
机号	叶轮直径(mm)	当量面积(m²)	周速(m/s)	风筒面积 (mm)	主轴转速(r/min)	叶片角度	静压mmH2O	流量m^3/h	型号	功率KW
4 5 6 7 8 9 10	400 500 600 700 800 900 1000	0.126 0.196 0.283 0.385 0.503 0.636 0.785	30.4 37.9 45.5 35.2 40.2 45.2 50.2	0.128 0.200 0.288 0.393 0.512 0.649 0.794	1450 1450 1450 960 960 960 960	30 30 30 30 30 30 30	2.3 3.5 5.2 3.0 4.2 5.0 6.3	3800 7300 12500 13400 20000 28000 38000	YSF-7114 YSF-8024 YSF90L-4 YSF90S-6 YT100L-6 YT132S-6 YT132M2-6	0.25 0.55 1.50 0.75 1.50 3.00 5.50

BDW-87-7型轴流式屋顶风机外形安装尺寸表

机号	D₁(Φ)	D₂(Φ)	D₃(Φ)	H	H₁	H₂	δ	B	C	4-φd	重量(Kg)
4 5 6 7 8 9 10	500 625 750 875 1000 1125 1250	464 580 696 812 928 1044 1160	800 1000 1200 1400 1600 1800 2000	645 806 967 1128 1290 1451 1612	40 50 60 70 80 90 100	3 3 5 5 5 6 6	6	400 500 600 700 800 900 1000	610 760 915 1065 1220 1370 1525	11 11 13 13 17 17 21	50 55 60 65 72 75 80

BDW-87-7型轴流式屋顶风机基础尺寸尺寸表

机号\数据	h	B	C	D	4-MD
4 5 6 7 8 9 10	100 130 150 170 180 200 230	400 500 600 700 800 900 1000	520 645 770 895 1030 1155 1290	600 755 900 1045 1200 1350 1550	M10 M10 M12 M12 M16 M16 M20

BDW-87-8 型玻璃钢屋顶风机 TOP↑

BDW-87-8型玻璃钢屋顶风机外形及安装尺寸图

BDW-87-8型玻璃钢屋顶风机性能参数表

机号	风机性能			配套电机			风机外形尺寸					用户方形口基础		风机重量(Kg)
机号	流量m^3/h	静压mmHg	叶片安装角度	型号	功率KW	同步转速	A	B	C	D	E	内边最小尺寸	外边最大尺寸	风机重量(Kg)
No7.1	10000	124.5(12.7)	24°	YB100L1-4(T)V	2.2	1500	1644	1094	404	890	1050	900×900	1030×1030	320
No11.2	25485	93.5(9.53)	15°	YW132S-6	3	1000	2250	1430	510	1320	1520	1330×1330	1500×1500	840
No11.2	42475	93.5(9.53)	22°	YW132M2-6	5.5	1000	2250	1430	510	1320	1520	1330×1330	1500×1500	840
No11.2	44174	124.5(12.7)	27°	YW160M-6	7.5	1000	2250	1430	510	1320	1520	1330×1330	1500×1500	840
No12.5	50970	93.5(9.53)	20°	YW160M-6	7.5	1000	2558	1666	603	1445	1745	1455×1455	1725×1725	950
No14	67960	93.5(9.53)	18°	YW160L-6	11	1000	2746	1683	647	1590	1900	1600×1600	1880×1880	1200
No14	67960	124.5(12.7)	20°	YW180L-6 YW180L-6(T)V1	15	1000	2746	1683	647	1590	1900	1600×1600	1880×1880	1200
No16	112134	124.5(12.7)	22°	YDTW225M-6/12	22/44	1000/500	3147	1891	746	1845	2145	1855×1855	2125×2125	1450
No18	178395	124.5(12.7)	22°	YDTW280N-6/12	45/90	1000/500	3349	2074	850	2040	2350	2050×2050	2330×2330	1800

BDW-87-9 型玻璃钢屋顶风机 TOP↑

BDW-87-9型玻璃钢屋顶风机技术规格

风机型号		叶片直径(mm)	风量m^3/h	静压(Pa)	电机		整机噪声dB(A)	重量kg
					功率kw	转速r.p.m
BDW-87-9	4^＃	400	3340	38	0.25	910	-60	-49
BDW-87-9					0.37	960		-58
BDW-87-9	5^＃	500	6680	11	0.37	910	-60	-51
BDW-87-9					0.75	960		-63
BDW-87-9	6^＃	600	9060	40	1.1	910	-68	-75
BDW-87-9					1.1	960		-85
BDW-87-9	7^＃	700	13210	53	1.5	940	-74	-85
BDW-87-9					1.5	960		-80
BDW-87-9	8^＃	800	24880	13	2.2	710	-68	-115
BDW-87-9	10^＃	1000	26200	16	2.2	710	-70	-140

BDW-87-9型玻璃钢屋顶风机外形及安装尺寸

代号/机号	A	B	C	E	F	H	G	K
4^＃	1000	350	770	580	840	530	640	730
5^＃	1000	350	770	580	840	530	640	730
6^＃	1000	390	850	690	950	580	750	840
7^＃	1320	440	920	790	1017	620	870	960
8^＃	1450	480	1040	890	1170	680	970	1060
10^＃	1890	530	1170	1100	1440	850	1200	1300

BDW-87-9型玻璃钢屋顶风机:4#/5#/6#外形及安装尺寸图

FDW₃、FDW₄、FWT₄ 系列离心式屋顶风机 TOP↑

FDW/FWT系列离心式屋顶风机参数表

叶轮直径（毫米）	局部换气用离心式屋顶通风机
叶轮直径（毫米）	低噪声型	低噪声型	普通型
280	FDW₃-88-11 No4P/2.8
315			FWT₄-85-11 No2P/3.15
400	FDW₃-88-11 No6P/4		FWT₄-85-11 No4P/4
500			FWT₄-85-11 No4P/5
560		FDW₄-75-11 No6P/5.6
630	FDW₃-88-11 No6P/6.3		FWT₄-85-11 No6P/.3

注：选用防爆风机时加B即可，其它不变。

FDW/FWT系列离心式屋顶风机性能选用表

型号	机号	序号	静压Pa	流量（m³.h^-3)	噪声dB(A)	电动机			备注
型号	机号	序号	静压Pa	流量（m³.h^-3)	噪声dB(A)	型号	功率	备注	备注
FDW₄-75-11	5.6	1	205.9	3000	53	YDW0.75-6(0.8)	0.80	750	外旋电动机
		2	205.9	3000	52
		3	196.0	4002	53
		4	176.5	4800	55
		5	147.1	5400	54
		6	117.7	6000	55
FDW₃-88-11	2.8	1	194.2	810	53	YDW-14A	0.12		外旋电动机
		2	176.5	1020	53
		3	156.9	1134	54
		4	122.6	1296	54
		5	78.5	1458	54
	4	1	166.7	1500	54	YDW-36A	0.25	750
		2	137.3	2067	54
		3	127.5	2100	55
		4	117.7	2400	55
		5	88.3	2700	56
		6	78.5	3000	56
	6.3	1	431.5	6005	69	YDW1.8-6	1.80	750
		2	402.1	7614	70
		3	366.8	8466	70
		4	313.8	9678	71
		5	235.4	10890	71
		6	166.7	12096	72
FWT₄-85-11	3.15	1	843.0	2034	80	Y802-2-B₅	1.10	2825
		2	765.0	2482	81
		3	657.0	2928	82
		4	598.0	3027	83
		5	490.0	3372	83
		6	294.2	3816	83
		1	206.0	1008	64	Y801-4-B₅	0.55	1400
		2	186.3	1230	65
		3	157.0	1450	66
		4	147.0	1500	67
		5	117.7	1671	67
		6	68.6	1890	67
	4	1	330.5	2051	73	Y801-4-B₅	0.55	1400
		2	304.0	2500	73
		3	289.0	2740	74
		4	235.4	3048	74
		5	196.0	3396	74
		6	133.8	3846	75

FDW系列离心式屋顶风机外形安装尺寸表

风机型号	机号	A	B	C	D(Φ)	E	F	G	H(Φ)	I(Φ)	J(Φ)	K(Φ)	地脚螺栓	重量(Kg)
FDW₃-88-11	No2.8	430	220	70	616	4-Φ14	310	450	280	295	320	60	4-M12x250	27
FDW₃-88-11	No4.0	650	380	80	880	4-Φ14	360	500	400	410	422	60	4-M12x300	47
FDW₄-75-11	No5.6	900	528	100	1206	4-Φ14	560	700	560	572	590	95	4-M12x350	100
FDW₃-88-11	No6.3	950	550	112	1380	4-Φ14	630	790	630	648	665	95	4-M12x400	150

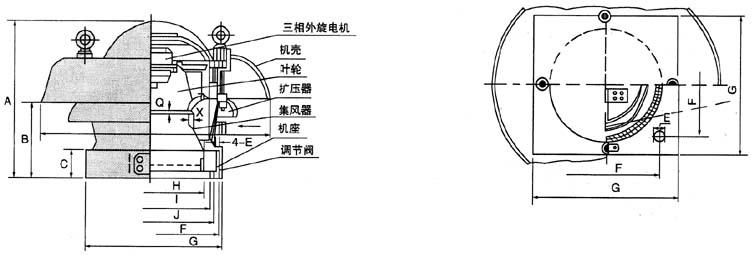

FDW系列离心式屋顶风机外形安装尺寸图

WT系列离心式屋顶风机外形安装尺寸表

风机型号	机号	A	B	C	D(Φ)	E(Φ)	F	G	H	J(Φ)	K(Φ)	地脚螺栓	重量(Kg)
FWT₄-85-11	No3.15	650	450	50	770	355	600	760	4-Φ13	379	315	4-M10x300	52
FWT₄-85-11	No4.00	685	450	50	770	450	600	760	4-Φ13	476	400	4-M10x300	60
FWT₄-85-11	No5.00	790	500	50	890	560	700	860	4-Φ18	590	500	4-M12x300	93
FWT₄-88-11	No6.30	1008	630	50	1160	690	880	1080	4-Φ18	730	630	4-M16x400	145

WT系列离心式屋顶风机外形安装尺寸图

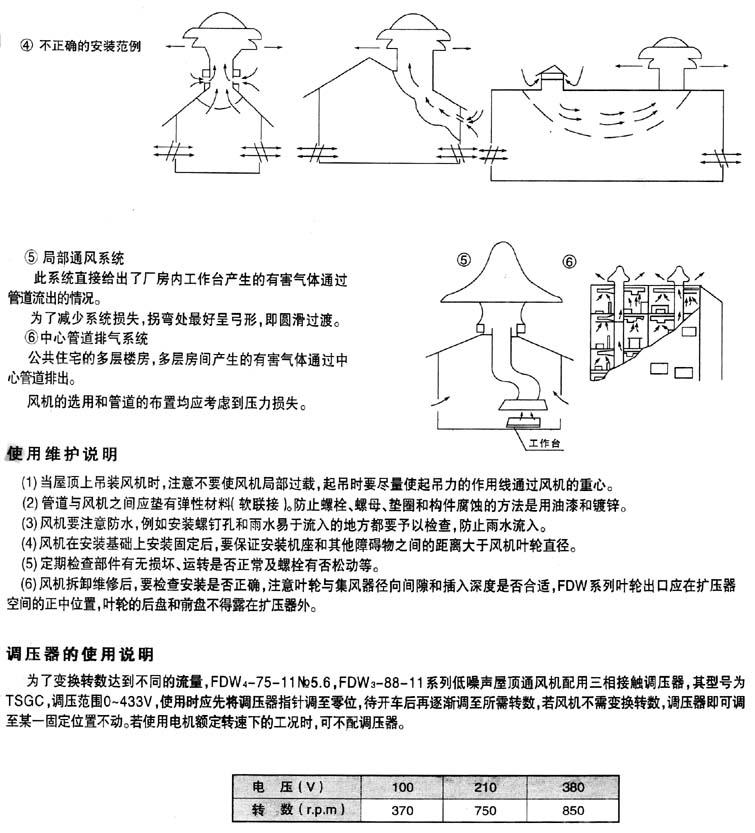

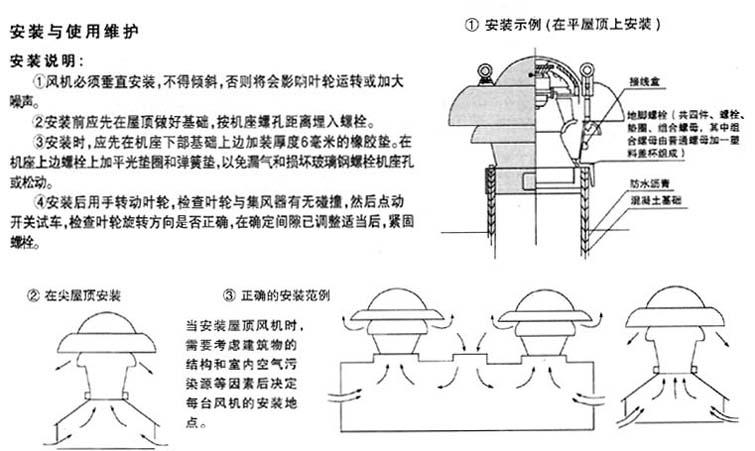

FDW₃、FDW₄、FWT₄ 系列离心式屋顶风机--安装与使用维护

TOP↑
