玻璃钢斜流式管道风机说明:斜流式管道风机与离心式风机和轴流式风机相比较，具有独特的直线型结构和介于两者之间的
空气动力特性参数。 |

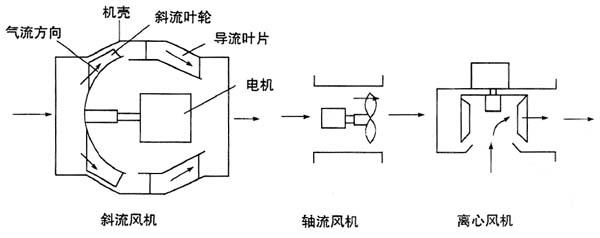

| 玻璃钢斜流式管道风机与其它风机比较图示 |
|

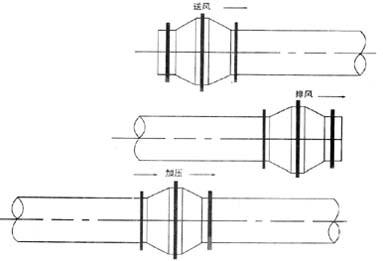

斜斜式管
道风机最
适宜于作
为管道加
压风机用
，也可作
为送风机
或排风机
使用。 |
|

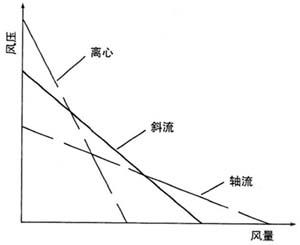

空气动力特性曲线的比较 |
|
玻璃钢斜流式管道风机性能参数表 |
型号 |
配用风管直径
(mm) |
转速
r/min |
风量
(m3/h) |
全压
（Pa) |
电机功率
(kw) |
噪声级
dB(A) |
重量
(kg) |
|
2.0F |
200 |
1450 |
925 |
72 |
0.025 |
24.0 |
11 |
|
2.5F |
250 |
1840 |
114 |
0.09 |
24.0 |
15 |
|
3.0F |
300 |
3140 |
170 |
0.18 |
24.0 |
18 |
|
3.5S |
350 |
960 |
2660 |
140 |
0.37 |
23.5 |
21 |
|
3.5F |
1450 |
3870 |
330 |
23.5 |
21 |
|
4.0s |
400 |
960 |
3890 |
180 |
23.5 |
24 |
|
4.0f |
1450 |
5800 |
380 |
0.75 |
23.5 |
24 |
|
4.5s |
450 |
960 |
5500 |
220 |
0.37 |
23.5 |
25 |
|
4.5F |
1450 |
8250 |
475 |
1.1 |
23.5 |
34 |
|
5.0S |
500 |
960 |
7550 |
262 |
0.75 |
23.0 |
30 |
|
5.0F |
1450 |
11400 |
595 |
2.2 |
23.0 |
41 |
|
6.0S |
600 |
960 |
13200 |
435 |
1.5 |
23.0 |
37 |
|
6.0F |
1450 |
19500 |
870 |
5.5 |
23.0 |
96 |
|
7.0S |
700 |
960 |
21000 |
580 |
3.0 |
23.0 |
54 |
|
8.0S |
800 |
31600 |
645 |
5.5 |
23.0 |
110 |
| 注：(1)电源采用三相交流电机(50HZ 380V)；(2)噪声级按GB2888-82标准测试。 |
|
玻璃钢斜流式管道风机外形及安装尺寸表 |
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
SJG-2.0F |
395 |
275 |
225 |
200 |
330 |
240 |
220 |
6 |
108 |
115 |
165 |
SJG-2.5F |
395 |
345 |
295 |
250 |
405 |
290 |
270 |
6 |
225 |
145 |
210 |
SJG-3.0F |
460 |
410 |
360 |
300 |
480 |
340 |
320 |
8 |
270 |
170 |
250 |
SJG-3.5S |
560 |
480 |
420 |
350 |
560 |
400 |
375 |
8 |
315 |
200 |
290 |
SJG-3.5F |
560 |
480 |
420 |
350 |
560 |
400 |
375 |
8 |
315 |
200 |
290 |
SJG-4.0S |
610 |
550 |
490 |
400 |
635 |
450 |
425 |
8 |
360 |
230 |
330 |
SJG-4.0F |
610 |
550 |
490 |
400 |
635 |
450 |
425 |
8 |
360 |
230 |
330 |
SJG-4.5S |
680 |
620 |
560 |
450 |
705 |
500 |
475 |
8 |
405 |
260 |
375 |
SJG-4.5F |
680 |
620 |
560 |
450 |
705 |
500 |
475 |
8 |
405 |
260 |
375 |
SJG-5.0S |
745 |
685 |
625 |
500 |
780 |
550 |
525 |
10 |
450 |
285 |
415 |
SJG-5.0F |
745 |
685 |
625 |
500 |
780 |
550 |
525 |
10 |
450 |
285 |
415 |
SJG-6.0S |
- |
825 |
765 |
600 |
935 |
660 |
630 |
10 |
540 |
345 |
500 |
SJG-6.0F |
- |
825 |
765 |
600 |
935 |
660 |
630 |
10 |
540 |
345 |
500 |
SJG-7.0S |
- |
960 |
900 |
700 |
1080 |
760 |
730 |
12 |
630 |
400 |
580 |
SJG-8.0S |
- |
1100 |
1040 |
800 |
1225 |
860 |
830 |
12 |
720 |
460 |
660 |
|
|

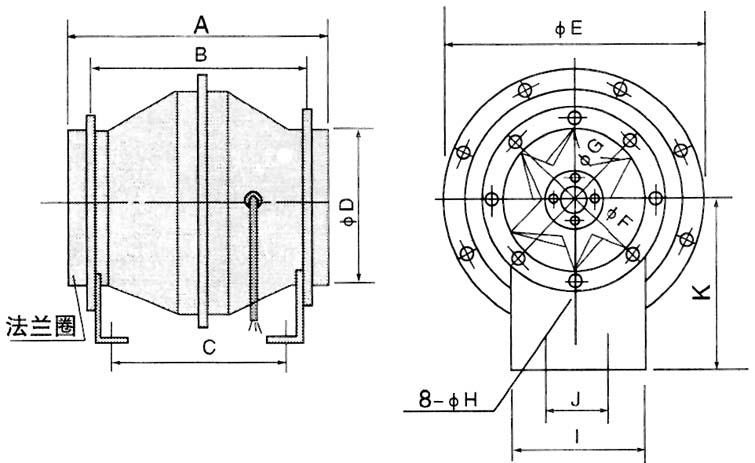

玻璃钢斜流式管道风机外形图 |
|
|

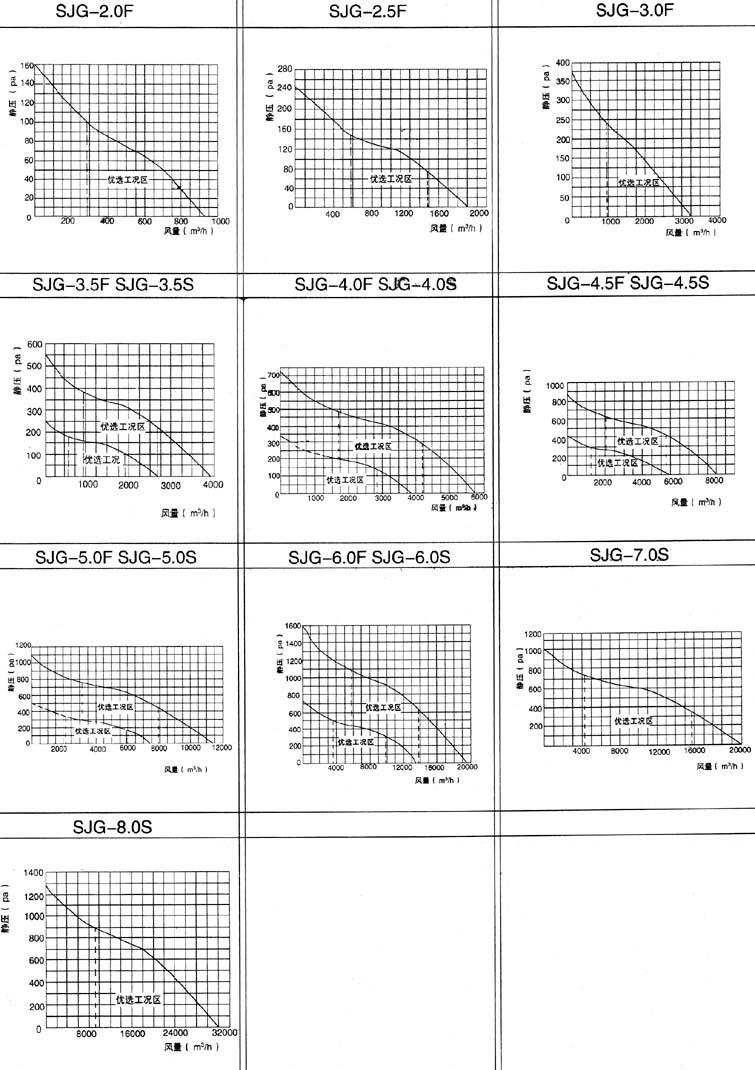

| 玻璃钢斜流式管道风机特性曲线表 |
|
